3-Mise en place

Mise en place de la radio et ajustage mécanique

Fabrication de cales de 4mm pour surélever les servos :

17

Préparation de l’emplacement des inters en prédécoupant les formes dans une feuille papier de 160g/m² :

18

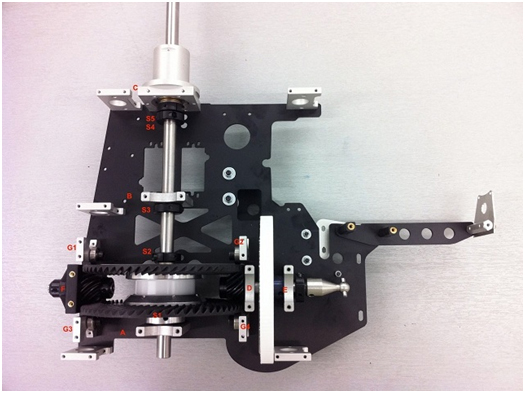

Ajustage de la mécanique :

19

La transmission doit être totalement fluide, tout doit tourner sur la simple pression du petit doigt.
La méca requiert de respecter une certaine séquence dans les calages et serrages (qui diffère selon que l’on a une rotation droite ou gauche en plus).
Info diverses:
-Dans tous les calages verticaux, la référence commune est l’axe intermédiaire horizontal, qui lui est fixe en hauteur.
-Dans tes calages longitudinaux, les deux paliers verticaux sont les premiers à être serrés à fond, bien sûr avec tous les axes passés dans leurs paliers respectifs pour le pré-alignement. La couronne doit être centrée dans la lumière des flancs. Une fois que ton pignon hélicoïdal menant est fixe, tu peux commencer le calage de l’arbre principal.
-Les galets presseurs sont les derniers à être calés.
-Attention aux orientations de paliers (roulement à contre ou sortant). Vérifier que tous les roulements sont à refus dans leur siège.

La séquence (pour une rotation gauche) est:
-pré positionnement de tous les éléments à blanc, passer les axes dans tous les paliers, vérifier l’orientation des paliers.
– Serrer D et E
– Caler le pignon hélicoïdal menant (PHM) sur axe intermédiaire, tracter l’axe en arrière, bloquer avec le collier. Centrer la roue en delrin. Fixer le cardan mâle.
– Serrer S1 sur les méplats
– Tracter l’axe vers le haut pour le jeu couronne FIXE (inférieure dans la rotation gauche) / PHM et créer l’appui en serrant A
– Faire le jeu couronne FIXE / pignon en vis à vis
– Descendre la couronne LIBRE et caler avec S2
– Bloquer B et appliquer S3, puis serrer
– Bloquer C, graisser et repousser la butée à bille (orientation!), appliquer S5, serrer, S4 décalé de 90°, serrer.
– Accoster G3/G4, serrer
– Accoster G1/G2 sans voiler la couronne libre et serrer.

Note: pour une rotation droite; le principe est le même, sauf que la couronne fixe est en haut, et que la couronne libre est en bas.

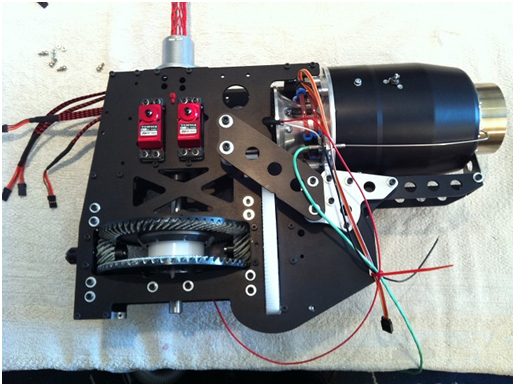

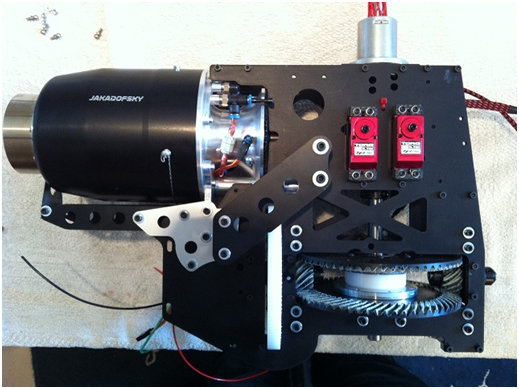

Installation des servos et de l’electronique :

20

21

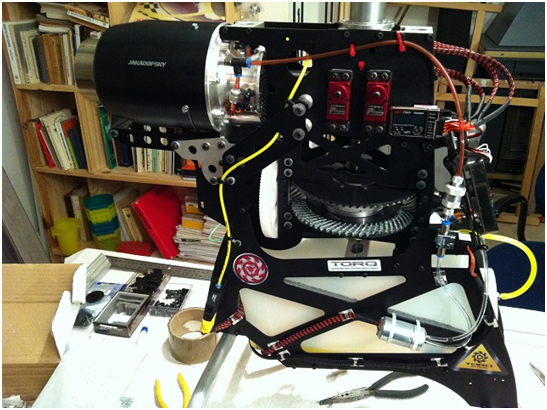

La pompe est calée sur un double face en gel bleu align et maintenue par des colliers sans trop les serrer ! Légèrement tête en bas !

22

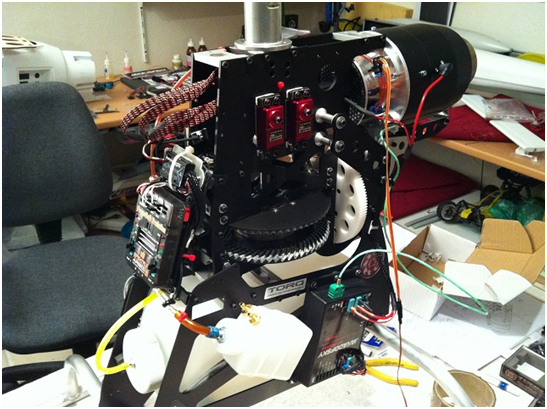

Le récepteur powerbox est placé sur une plaque carbone (ancien fond du trex 700 redécoupé)

23
